Základní informace
  |
Určeno pro média: plynné, pevné (gravitačně) |
 |
Mechanicky odolná |
 |
Teplotní odolnost: do +500 °C |
 |
Flexibilita - ★★★★☆ |
 |
Délka balení: 10 m Pozor! Tato hadice je málo vhodná pro odvod výfukových plynů. V případě použití jako odtahová hadice je nutno použít odtahový ventilátor. Z důvodu konstrukce hadice bez těsnění umístěném mezi spoji hadice bude mít velké ztráty tlaku odsávaného vzduchu. Někdy je tento efekt žádoucí, například při odsávání při vysokých teplotách, kdy je potřeba odsávaný vzduch ochladit (hadice si přisaje okolní vzduch, který ochladí horký odsávaný vzduch). Rovněž doporučujeme použít hadici o průměru 2x až 3x větším než je průměr výfuku. K hadici jsme schopni vyrobit redukci na zakázku. |
Technické parametry
| Aplikace |
profil bez těsnění - hadice bude mít větší ztráty plynů při odsávání pro odsávání vzduchu, par, výfukových plynů, horkého vzduchu pří použití odtahového ventilátoru a gravitační dopravu, pro odsávání chemických výparů pro gravitační transport vysoce abrazivních částic: prášků, granulátů, kameniva, obilnin, pelet, chemického odpadu atd. slouží jako velice odolná chránička pro ventilace a odprašovací systémy vhodné pro automobilový, strojírenský, chemický, gumárenský, hutní, stavební a jiný průmysl |
| Vlastnosti |
velmi dobrá odolnost proti otěru velmi dobrá chemická odolnost dobrá flexibilita velice dobrá tepelná odolnost vodivá – vhodná do prostředí s nebezpečím výbuchu, splňuje směrnice ATEX propustnost: 30 l/min/dm2 (při tlaku 0,15 bar) * levotočivé stoupání profilovaného plechu |
| Materiál stěny | profilovaný nerezový plech AISI 304 - inox |
| Pokyny k používání hadic |

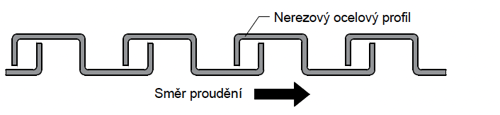

Polygonální konstrukce bez těsnění mezi jednotlivými na sebe navazujícími profily – pro eliminování přisávání falešného vzduchu doporučujeme Nerezová hadice typ D/D1 Hadice pro beztlaké provozy! |
Parametry všech vyráběných průměrů
| Kód produktu | Vnitřní průměr [mm] | Vnější průměr [mm] | Poloměr ohybu [mm] | Orientační váha[kg/m] | Tloušťka kovového profilu [mm] |
| 5 – 01 – 0050 – 1 | 50 | 60 | 160 | 0,8 | 0,4 |
| 5 – 01 – 0060 – 1 | 60 | 70 | 215 | 1,0 | 0,4 |
| 5 – 01 – 0070 – 1 | 70 | 80 | 240 | 1,2 | 0,4 |
| 5 – 01 – 0080 – 1 | 80 | 90 | 270 | 1,3 | 0,4 |
| 5 – 01 – 0090 – 1 | 90 | 100 | 280 | 1,9 | 0,4 |
| 5 – 01 – 0100 – 1 | 100 | 110 | 300 | 2,0 | 0,4 |
| 5 – 01 – 0110 – 1 | 110 | 120 | 330 | 2,2 | 0,4 |
| 5 – 01 – 0120 – 1 | 120 | 130 | 380 | 2,4 | 0,4 |
| 5 – 01 – 0125 – 1 | 125 | 135 | 400 | 2,5 | 0,4 |
| 5 – 01 – 0130 – 1 | 130 | 140 | 410 | 2,9 | 0,4 |
| 5 – 01 – 0140 – 1 | 140 | 150 | 440 | 3,1 | 0,4 |
| 5 – 01 – 0150 – 1 | 150 | 160 | 460 | 3,4 | 0,4 |
| 5 – 01 – 0160 – 1 | 160 | 170 | 490 | 3,6 | 0,4 |
| 5 – 01 – 0180 – 1 | 180 | 190 | 545 | 4,0 | 0,4 |
| 5 – 01 – 0202 – 1 | 202 | 212 | 560 | 5,5 | 0,4 |
| 5 – 01 – 0225 – 1 | 225 | 235 | 630 | 6,2 | 0,4 |
| 5 – 01 – 0250 – 1 | 250 | 260 | 700 | 6,9 | 0,4 |
| 5 – 01 – 0280 – 1 | 280 | 290 | 760 | 7,5 | 0,4 |
| 5 – 01 – 0300 – 1 | 300 | 310 | 850 | 8,2 | 0,4 |
| 5 – 01 – 0337 – 1 | 337 | 347 | 910 | 8,8 | 0,4 |
Tolerance pro všechny parametry je 5%. Všechny parametry platí pro pokojovou teplotu (cca 22°C). Je možné vyrobit hadici nestandartního průměru, v potřebné barvě či s vlastním potiskem na zvláštní objednávku. Obchodní délky hadic se měří v maximálním roztaženém stavu. Pro vybití statické elektřiny uzemněte spirálu. Směr proudění média je na hadici označen šipkou.
